AD8232 pulsometras - Sparkfun
3693644 AN-02654
4779044519217
Pristatymas 8-15 d.d.
Viskas apie produktą

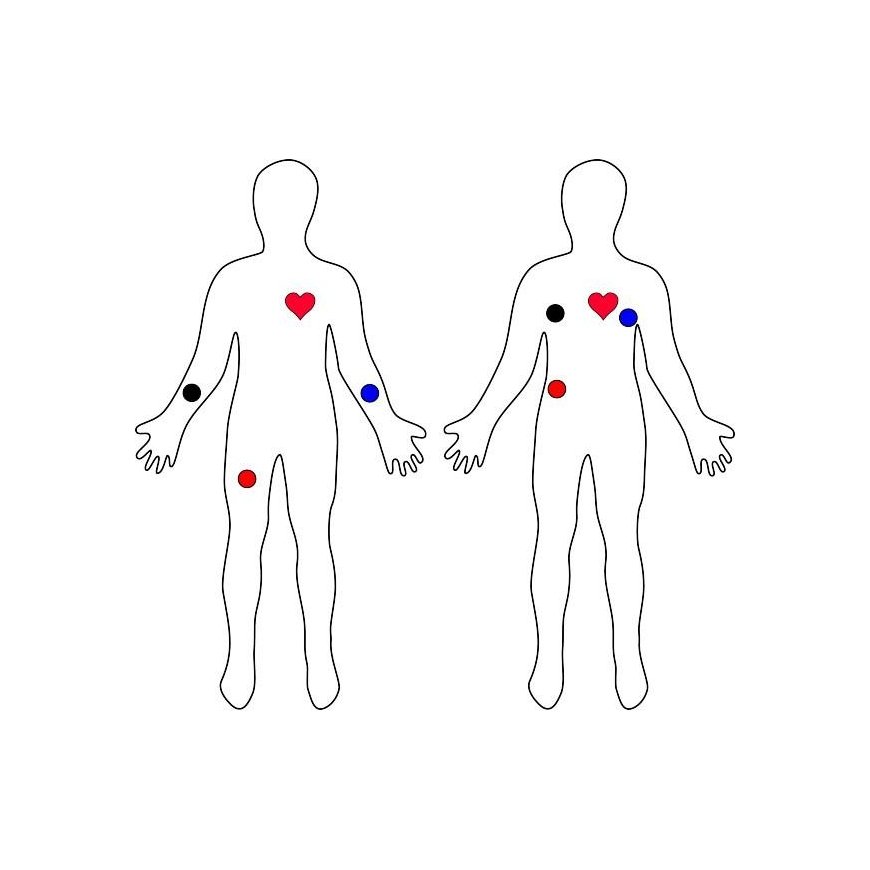

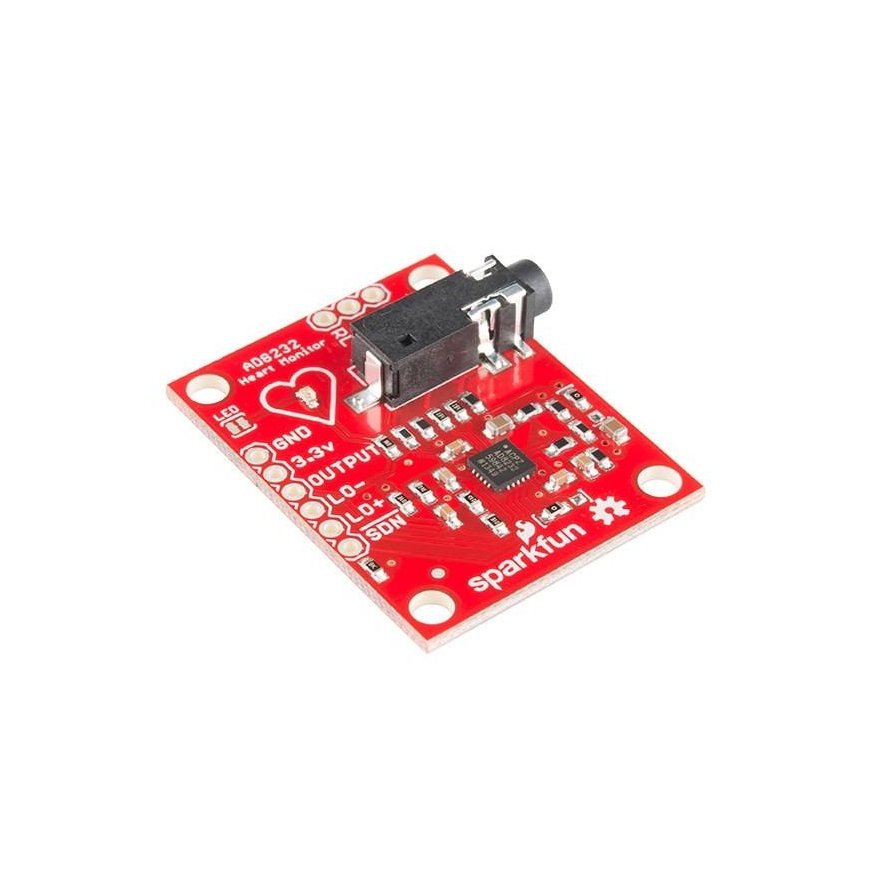

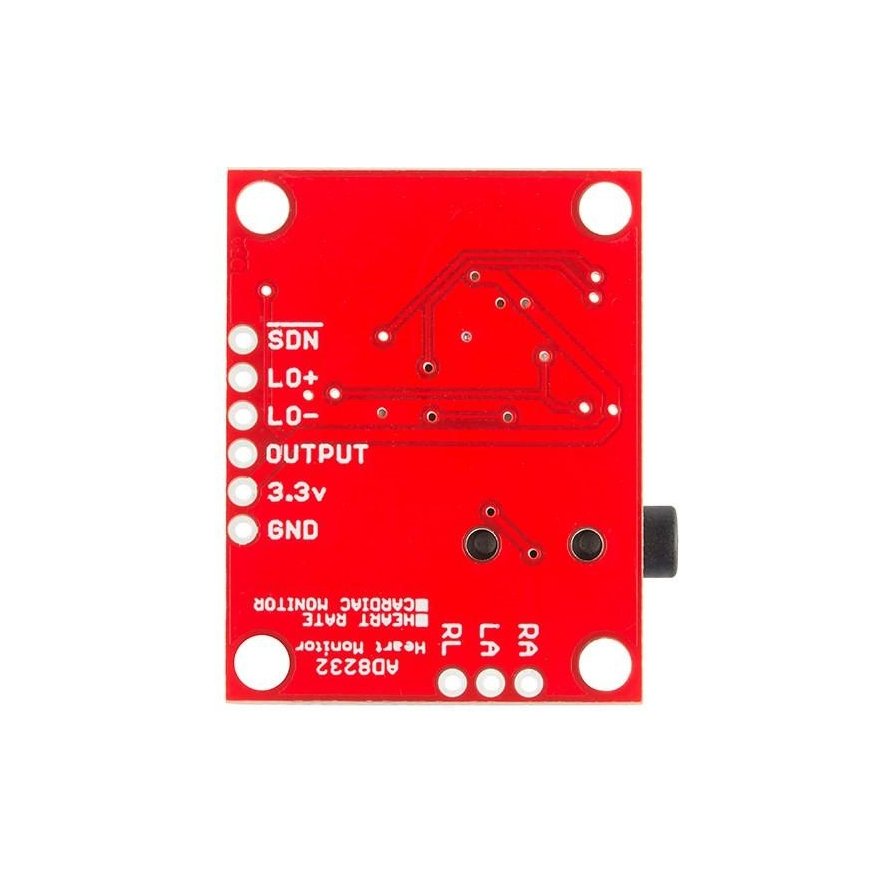

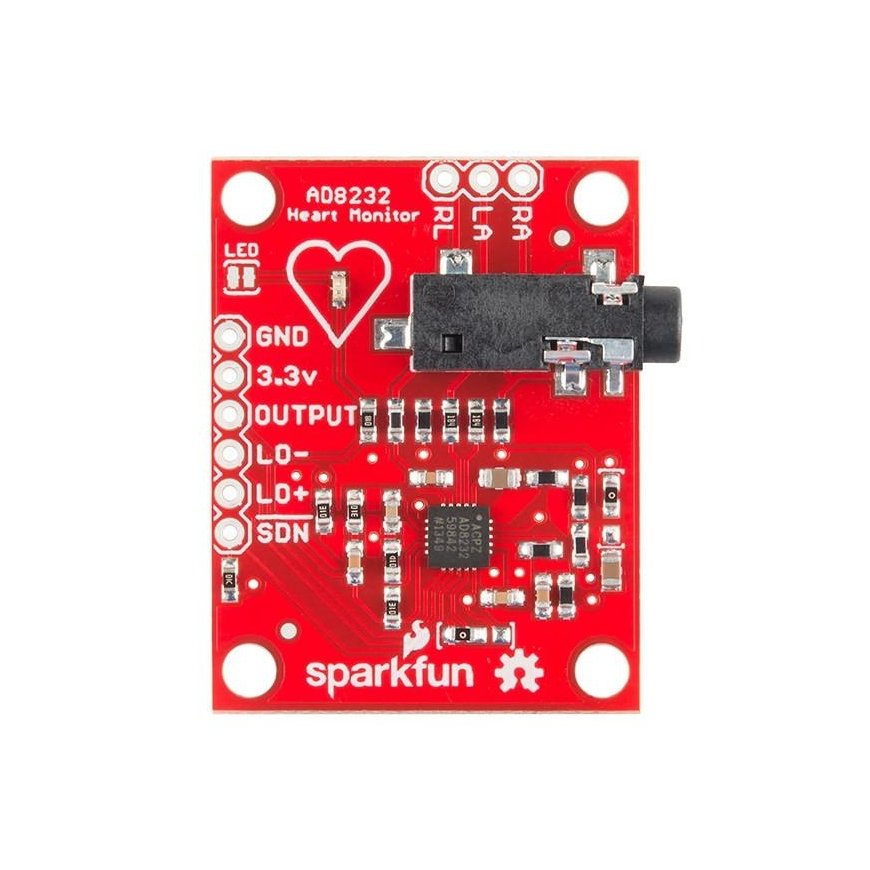

AD8232 yra Sparkfun gamintojo širdies pulsometro modulis. Jis yra daug pigesnė alternatyva medicininei įrangai, leidžianti matuoti širdies elektrinį aktyvumą. Tai daro panašiu būdu, kaip atliekama elektrokardiograma, o į išėjimo jungtį siunčiamas filtruotas analoginis signalas. Kadangi EKG signalai yra labai silpni, modulis turi įmontuotą stiprintuvą, leidžiantį išskirti šiuos signalus iš fono. Signalai taip pat filtruojami specialiu filtru, kuris dar labiau sumažina fono triukšmo įtaką duomenims. Prie pagrindinių plokštės litavimo pagalvėlių SDN, LO+, LO-, OUTPUT, 3.3V ir GND galima tvirtai prilituoti norimų jungčių laidus, taip pat modulyje yra papildomos pagalvėlės skirtos galūnių matavimo rodmenims skaityti (RA (Dešinė Ranką), LA (Kairė Ranką), RL (Dešinė Koja)) iš papildomų norimų naudoti jutiklių.
Pastaba: norint naudotis moduliu, reikalingi biomedicininiai lipdukai-elektrodai ir laidai raumenų signalų lipdukams, kurie į rinkinį neįeina. Gaminys nėra skirtas medicininiam naudojimui, tik megėjiškam tyrinėjimui.
Techniniai duomenys
● Maitinimo ir loginių signalų įtampa: 3,3V DC
● Signalo tipas: analoginis.
● LED indikatoriai rodo matuojamą širdies ritmą
● Matavimo laidų jungtis: 3,5 mm
