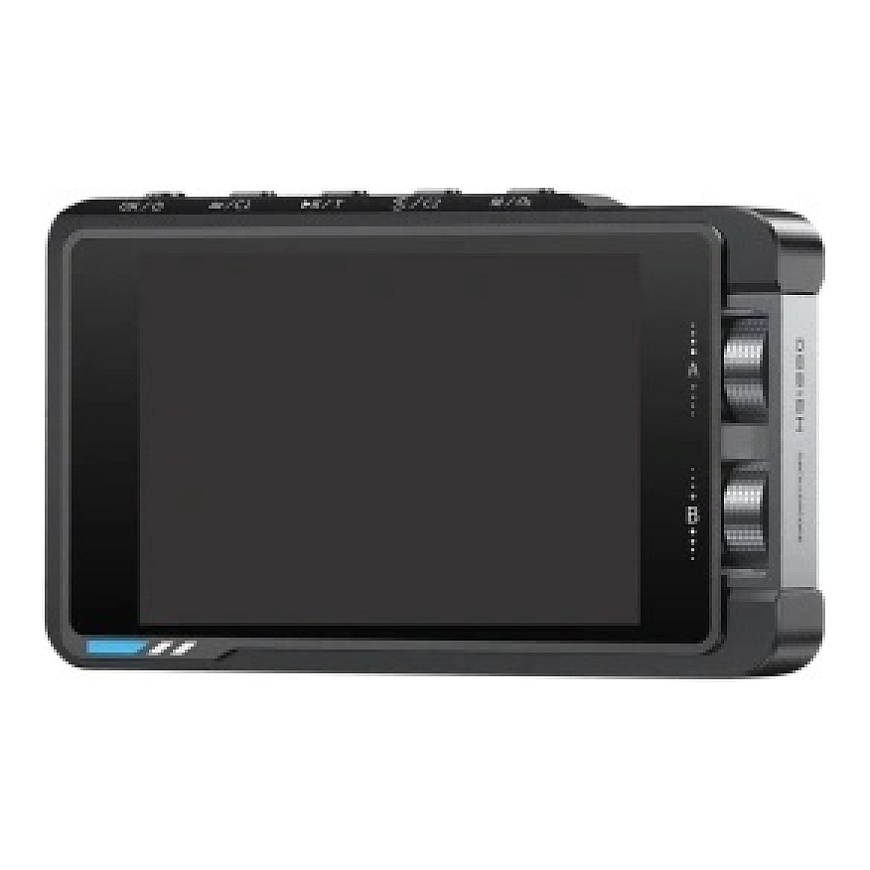

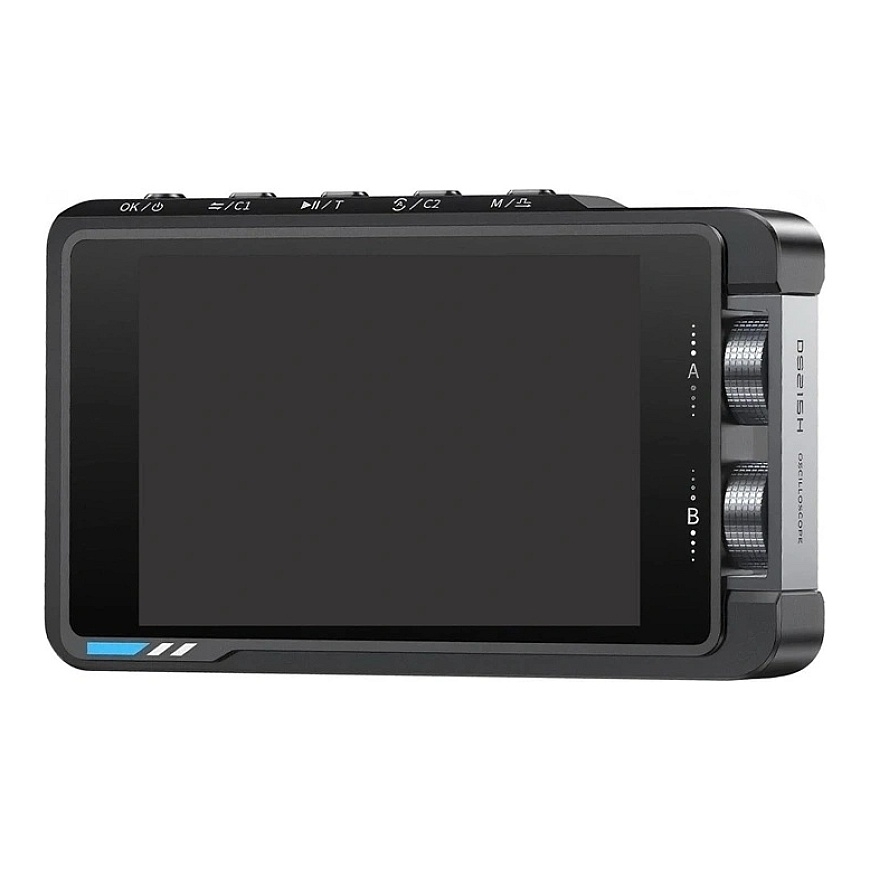

FNIRSI DS215H Oscilloskooppi

FNIRSI DS215H Oskilloskooppi

Työskentely elektroniikan parissa vaatii laitteita, jotka voivat pysyä mukana jopa vaativimmissa tehtävissä. FNIRSI DS215H yhdistää kaksikanavaisen digitaalisen oskilloskoopin 50 MHz: n kaistanleveydellä ja toimintageneraattorin kompaktissa muodossa, jolloin voit sekä analysoida että tuottaa signaaleja ilman useiden erillisten laitteiden tarvetta. Korkea mittauksen tarkkuus, intuitiivinen käyttö ja selkeä IPS-näyttö tekevät siitä ihanteellisen laitteiden huoltoon, tutkimus- ja kehitystyöhön, testaukseen ja diagnostiikkaan sekä työssä että kentällä.

Korkea mittauksen tarkkuus ja nopea näytteenotto

Osilloskooppi hyödyntää nykyaikaista arkkitehtuuria, joka perustuu FPGA-, MCU- ja ADC-piireihin, mikä takaa korkean suorituskyvyn ja toimintavakauden. Analyyttinen kaistanleveys 50 MHz ja reaaliaikainen näytteenotto jopa 250 MSa/s mahdollistavat tarkan signaalin analysoinnin laajalla sovellusalueella. Suuren mittausresoluution ansiosta laite mahdollistaa tarkan havaintojen tekemisen aaltomuodoista ja jopa lyhytaikaisten signaalimuutosten havaitsemisen.

Toimintageneraattori, jossa on laajat säätömahdollisuudet

FNIRSI DS215H on varustettu toimintageneraattorilla, joka tukee 13 erilaista aaltomuotoa, mikä laajentaa huomattavasti laitteen mahdollisuuksia elektronisten piirien testaus- ja suunnitteluprosessissa. Taajuusalue 0:sta 50 kHz: iin, säädettävissä 1 Hz:n portain, mahdollistaa signaalin parametrien tarkkaan mukauttamiseen tiettyyn sovellukseen. Voit vapaasti säätää taajuutta, amplitudia ja työsykliä, mikä tekee generaattorista sopivan sekä yksinkertaisiin testeihin että edistyneempään laboratorioon.

Kätevät toiminnot

3,5 tuuman värillinen IPS-näyttö, jonka resoluutio on 480 × 320 pikseliä, tarjoaa selkeän näkymän aaltomuodoista ja helposti luettavasta käyttöliittymästä. Intuitiivinen ohjaus säätönupilla ja painikkeilla mahdollistaa asetusten nopean muuttamisen ja kontekstisensitiivisten valikoiden saamisen ilman tarpeetonta vaihtoehtojen etsimistä. Lisämukavuutta tuo mahdollisuus ottaa kuvakaappauksia ja tarkastella niitä myöhemmin, mikä helpottaa tulosten analysointia ja mittausten dokumentointia.

Turvallinen käyttö jopa suurilla jännitteillä

Laite on suunniteltu turvalliseen käyttöön vaativissa olosuhteissa. Se tukee huippusyöttöjännitettä jopa ±400 V ja on varustettu korkean jännitteen suojausominaisuuksilla, jotka parantavat turvallisuutta mittauksiin. Mahdollisuus valita mittapainosuhde 1X tai 10X mahdollistaa asetuksen mukauttamisen suoritettavien mittausten luonteen mukaan. Laite täyttää GB/T 15289-2013 -standardin vaatimukset, mikä vahvistaa sen noudattavan sovellettavia turvallisuusstandardeja.

Valmis työskentelemään missä tahansa

Kompakti ja kevyt muotoilu tarkoittaa, että FNIRSI DS215H mahtuu helposti huoltotaskuun tai reppuun, mikä tekee siitä ihanteellisen kenttätyöhön. Sisäänrakennettu 1500 mAh litiumioniakku tarjoaa jopa 4 tuntia jatkuvaa käyttöä yhdellä latauksella, ja USB-C-portin (5 V / 1 A) kautta lataaminen mahdollistaa laitteen mukautuvan lataamisen lähes missä tahansa. Tämä monipuolinen työkalu on suunniteltu huoltoteknikolle, elektroniikka-asiantuntijoille, insinööreille ja ammattilaisille, jotka ovat mukana elektronisten piirien suunnittelussa, diagnostiikassa ja testauksessa.

Setissä mukana

• DS215H oskilloskooppi
• oskilloskoopin anturi
• testijohto krokotiililiittimillä
• USB-C-kaapeli
• BNC-sovitin
• käyttöohje
