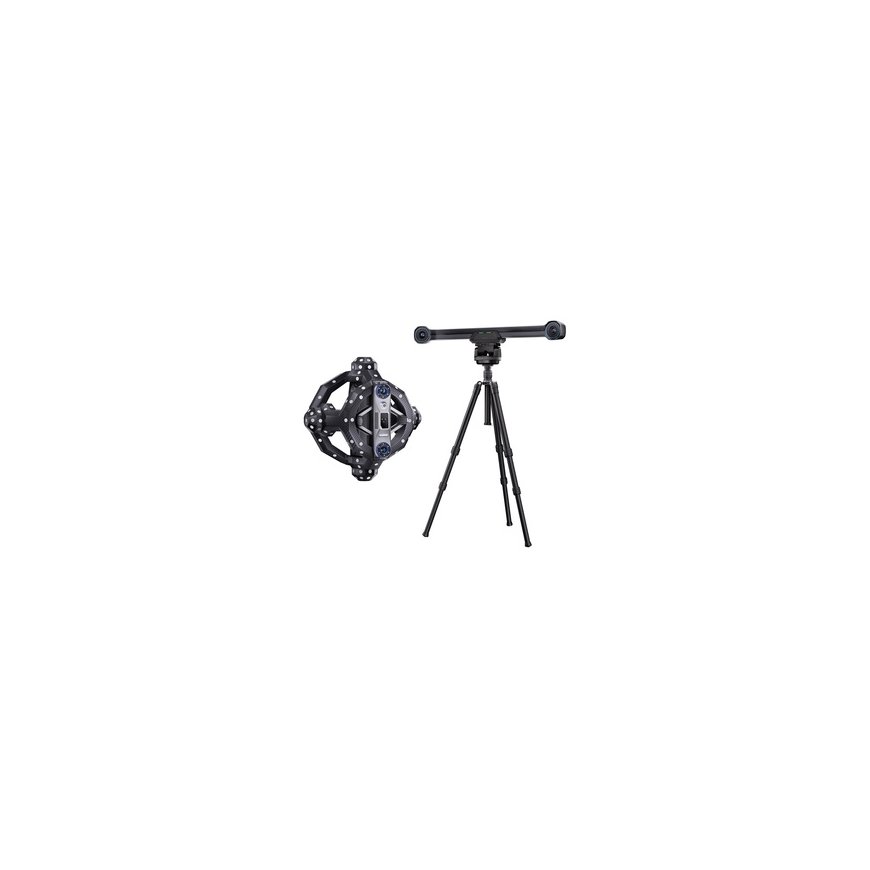

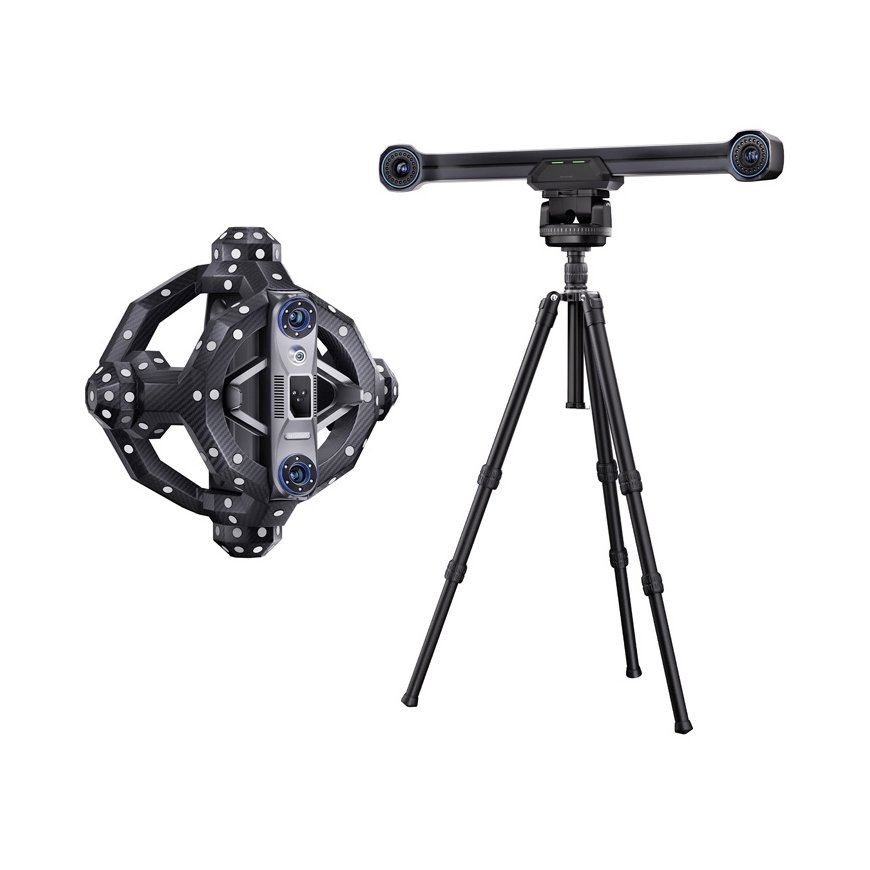

Revopoint Trackit optinis 3D skeneris

Revopoint Trackit optinis 3D skeneris

Metrologinė precizika, visiška mobilumas ir intelektualus realaus laiko objekto sekimas - Revopoint Trackit yra visapusi sistema 3D skenavimui, kuri sujungia 0,02 mm tikslumo optinį skenerį su pažangiu erdvinio sekimo įrenginiu. Jis sukurtas inžinieriams, CAD dizaineriams, kokybės kontrolės specialistams ir pramoninėms įmonėms. Trackit užtikrina greitą, stabilų ir pakartotinį mažų komponentų ir didelių objektų skenavimą - be jokių žymeklių. Integruota automatinio kalibravimo sistema, intelektualios gimbaliosios ir specialiai sukurtas Revo Trackit programinė įranga užtikrina didelį tikslumą ir patogumą įvairiose matavimo aplinkose.

Tikslumas be kompromisų

Revopoint Trackit siūlo matavimo tikslumą, lygų 0,02 mm, ir taško atstumą iki 0,05 mm, leidžiančią net smulkiausius paviršiaus detalių žemėlapių sudarymą. Gylio kamerų rinkinys, kurį palaiko mėlynos lazerinės spinduliai (30 linijų ir 1 vienintelė linija), yra atsakingas už matavimą, užtikrinantis didelį tikslumą ir stabilumą. Gauti duomenys gali būti eksportuojami populiariausiais formatais, tokiais kaip PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX tolimesniam naudojimui dizaino ir inžinerijos programinėje įrangoje.

Veikimo greitis ir sklandumas

Sistema pasiekia skenavimo greitį iki 1,500,000 taškų per sekundę, leidžiančią efektyviai skaitmenizuoti objektą. Dėl intelektualaus skenerio judėjimo erdvėje sekimo galite dirbti sklandžiai - be žymeklių ir nereikia išlaikyti tobulai fiksuotos padėties. Track Scan režimas leidžia realiu laiku fiksuoti skenerio padėtį ir kampą, užtikrinant tikslią taškų debesų sujungimą net dinaminio judėjimo metu.

Automatinis kalibravimas

Revopoint Trackit optinis 3D skeneris pašalina sudėtingą nustatymą, naudodamas dvi gimbalijas su automatinio kalibravimo sistema (Dvisakio gimbal sistema). Sekiklis ir skeneris automatiškai reguliuoja savo padėtį vienas kito atžvilgiu, užtikrindami nuoseklią matavimo sistemos geometriją. Kalibravimo procesą galima inicijuoti tiesiai programinėje įrangoje - sistema automatiškai atpažįsta kalibravimo matricas ir sinchronizuoja kameros parametrus.

Paruoštas dirbti bet kurioje situacijoje

Ir skeneris, ir sekiklis pagaminti iš lengvų, tačiau tvirtų medžiagų - anglies pluošto rėmas ir polikarbonato korpusas užtikrina atsparumą mechaniniams pažeidimams ir ilgaamžiškumą. Įrenginiai sveria atitinkamai 1,2 kg ir 1,8 kg, veikia temperatūros intervalo nuo 0 iki 40 °C ir gali būti lengvai tvirtinami ant įtrauktų trikojų. Viso tai transportuosite specialiai skirtose nešimo dėžėse su ratukais, taigi rinkinys išlieka visiškai mobilus ir paruoštas naudoti tiek metrologijos laboratorijoje, tiek pramoninėje aplinkoje ar dirbtuvėse.

Universalūs skenavimo režimai

Revopoint Trackit siūlo kelis veikimo režimus, kad atitiktų skirtingas matavimo scenarijas. Track Scan režimu skenavimas vyksta realiu laiku be žymeklių, kuris gerai veikia mažiems ir vidutinio dydžio objektams. Multi-Position Scan leidžia didelius modelius, tokius kaip kūno dalys ar mašinų dalys, padalinti į sekcijas ir automatiškai sujungti į vieną taškų debesis. Sudėtingiems paviršiams yra prieinamas Marker Scan režimas, naudojantis magnetinius arba savisilpčius žymeklius, kad padidintų skaitymo stabilumą. Nepriklausomai nuo pasirinkto režimo, paruošti modeliai gali būti išsaugoti populiariausiais PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX formatais naudojimui CAD, CAM ir 3D programose.

Revo Trackit pažangi programinė įranga

Revo Trackit programa yra centrali viso skenavimo proceso valdymo vieta. Ji leidžia automatiškai reguliuoti gylio kamerų ekspozicijas ir realiu laiku stebėti atstumą ir surinktų taškų kokybę. Taip pat leidžia sustabdyti skenavimą, patikrinti jo pažangą ir bet kada atnaujinti darbą. Sistema automatiškai sujungia taškų debesis ir generuoja modelio tinklą, kuris pagreitina galutinio failo paruošimą. Baigus skenavimą, galite lengvai sugeneruoti 3D modelį, atlikti pagrindinį mesh apdorojimą ir eksportuoti duomenis pasirinktu formatu.

Profesinės paraiškos

Revopoint Trackit skirtas inžinerijos, pramonės ir dizaino paraiškoms. Sistema yra ideali kokybės kontrolei ir metrologijai, leidžiančiai tiksliai analizuoti geometriją ir žemėlapių komponentų formas. Tai taip pat vertingas įrankis atvirkštinio inžineravimo srityje, leidžiantis skaitmenizuoti komponentus be techninės dokumentacijos. Tai atveria plačias galimybes prototipavime ir CAD dizainuose, palengvindama tikrų objektų perkėlimą į skaitmeninę aplinką. Su palaikymu objektams nuo 10 mm iki 6 m dydžio, Revopoint Trackit naudojamas pramonėje, taip pat techniniame mokyme arba moksliniuose tyrimuose, siūlant didelį tikslumą ir lanksčią veiklą.

Įranga, paruošta daugiau

Norint pilnai pasinaudoti Revopoint Trackit galimybėmis, rekomenduojama konfigūracija, apimanti Windows 10 arba 11 (64-bit), 12-os kartos Intel Core i9 procesorių ar vėlesnį, 64 GB RAM ir NVIDIA RTX 4060 grafikos plokštę su 8 GB VRAM ar didesne. Įrenginys veikia tik su x86_64 architektūra ir reikalauja prijungimo per USB 3.0 arba vėlesnį, kad būtų užtikrintas tinkamas duomenų perdavimo stabilumas ir sklandus apdorojimas skenavimo metu.

Įtraukti:

• Sekiklis
• Skeneris
• Gimbal'as automatinio sekiklio kalibravimui (dviejų ašių)
• Gimbal'as automatinio skenerio kalibravimui (dviejų ašių)
• Trikojis sekikliui
• Trikojis skeneriui
• Trikojis kalibravimo plokštei
• Skenerio adapteris
• Kalibravimo plokštė
• Kalibravimo stulpelis
• Maitinimo šaltinis
• PC laidas
• Skenerio laidas
• Skenerio gimbal laidas
• Sekiklio gimbal laidas
• Laido laikikliai
• Magnetiniai žymekliai
• Fiksavimo blokas (magnetinis)
• Pozicionavimo kilimėlis
• USB atmintinė
• Transportavimo dėžė sekikliui (su ratukais)
• Transportavimo dėžė skeneriui (su ratukais)
• Greitojo paleidimo vadovas, sertifikatas ir garantinis lapas
