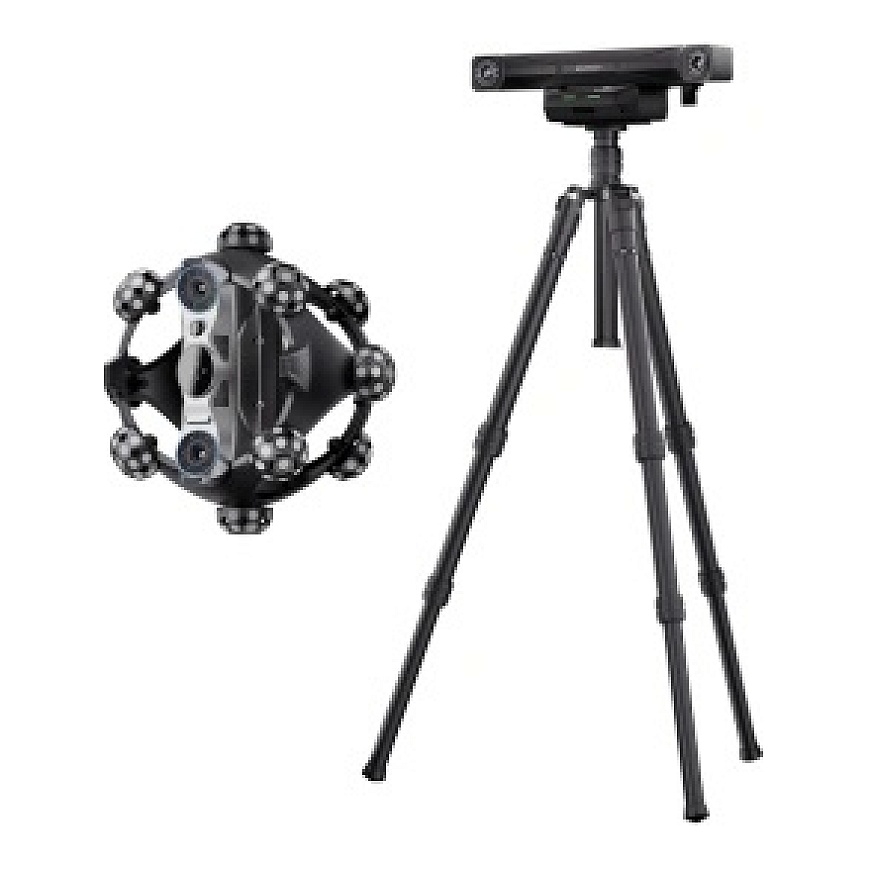

Revopoint Trackit SR Optical 3D-skanneri
4532505 TrackitSRStandard
6975577882073
Shipping 3-5 w.d
Revopoint Trackit SR Optical 3D Scanner
Työskentele nopeammin, tarkemmin ja mukavammin, riippumatta siitä, missä otat mittauksia. Revopoint Trackit SR yhdistää korkean skannaus tarkkuuden langattomaan käyttöön, edistykselliseen optiseen seurantaamiseen ja kolmeen skannausmoodiin, mikä mahdollistaa sen helpon sopeutumisen laajaan käyttöön. Sen kevyt muotoilu, joka painaa vain 1 kg, tekee siitä helpon kuljettaa, ja sen kyky skannata sekä pieniä yksityiskohtia että suuria esineitä tekee siitä ihanteellisen ammattilaisympäristöihin. Paketti täydentyy omalla Revo Measure ja Revo Track -ohjelmistolla, jotka virtaviivaistavat mittauksia ja saadun datan jatkokäsittelyä.
Kolme skannausmoodia jokaiseen tehtävään
Revopoint Trackit SR tarjoaa kolme erityistä toimintomoodia, joiden avulla voit valita parhaiten tietylle esineelle soveltuvan skannausmenetelmän. Pitkän matkan moodi käyttää 17 rinnakkaista laserlinjaa, mahdollistaen tehokkaan suurten komponenttien kaapauksen. Kun hienojen yksityiskohtien kaappaaminen on välttämätöntä, 30 leikkaavaa laserlinjaa tarjoaa korkeaa datatiheyttä. Samalla yksittäinen laserlinja ulottuu tehokkaasti syviin reikiin ja vaikeasti saavutettaviin alueisiin, mikä lisää laitteen monipuolisuutta haasteellisten mallien työskentelyssä.
Korkea tarkkuus ja merkittömyys seuraaminen
Edistyksellinen optinen seuranta järjestelmä poistaa tarpeen merkeille, yksinkertaistaen mallin valmistelua skannausta varten ja nopeuttaen koko prosessia. Skanneri tarjoaa tilavuustarkkuuden 0.02 + 0.04 mm × L (m), mahdollistaen äärimmäisen tarkan geometrisen esityksen jopa suurille esineille. Lyhyt lämpötilan tasausaika vain kahdessa minuutissa sallii sinun aloittaa työskentelyn nopeasti ilman pitkää odotusaikaa laitteen valmistelussa. Tämä tekee Trackit SR:stä ihanteellisen missä tahansa sovelluksessa, jossa sekä mittaustarkkuus että korkea tuottavuus ovat välttämättömiä.
Langaton toiminta suurilla esineillä
Trackit SR oli suunniteltu maksimaalisen liikkumisvapauden huomioon ottaen. Langaton skannaus poistaa kaapelirajoitukset, ja tuki langattomille monipaikkasovittimille mahdollistaa työpisteen nopean pystyttämisen suurten esineiden digitointia varten. Tämä ratkaisu virtaviivaistaa merkittävästi työn tekemistä monimutkaisissa projekteissa ja helpottaa skannausten suorittamista eri sijainneissa. Laitteen kevyt paino—vain 1 kg—lisää edelleen käyttäjän mukavuutta pidempien mittaussessioiden ja kenttätyön aikana.
Valmis käyttöön kaikissa olosuhteissa
Kalibrointiprosessi on optimoitu niin, että koko järjestelmän asentaminen vie alle 20 minuuttia, jolloin voit siirtyä itse skannauksen pariin nopeammin. Laite erottuu myös kyvystä toimia ulkona valon voimakkuuksissa jopa 100,000 luksissa, pitäen korkealaatuista datan hankintaa yllä jopa erittäin kirkkaissa ympäristöissä. Lisäksi skanneri luo yksityiskohtaisia tekstuurikarttoja ja toistaa värit tarkasti, varmistaen, että digitaaliset mallit sisältävät sekä tarkan geometrian että luonnollisen pintaulottuvuuden. Yhdistettynä Revo Measure ja Revo Track -ohjelmistoihin se muodostaa kattavan työkalun ammattilaisten 3D-skannaukseen ja jälkikäsittelyyn.
Settiin kuuluva
- skanneri
- seuranta
- kaksiakselinen gimbal automaattikalibroinnilla
- jalusta
- gimbal-adapteri
- nopeasti irrotettava liitin
- kalibrointilevy
- kalibrointiputki
- virtalähteet
- seurantakaapeli (PC)
- skannerikaapeli (PC)
- skannerikaapeli (seuranta-skanneri)
- gimbal-kaapeli (seuranta-gimbal)
- kaapelikotelo
- magnettisignaalit x20
- signaalit x200
- rullaava kotelo
- skannerin paristot x2
- skannerin laturia
| Valmistaja | Revopoint |
|---|---|
| Malli | Trackit SR Standard |
| Yksittäisen kehys tarkkuus | 0.02 mm |
| Max. etäisyys liitospisteiden välillä | 0.05 mm |
| Max. skannausnopeus | 2,000,000 pistettä sekunnissa |
| Valon lähde | Tarkkuusmoodi: 30 sinistä ristilaserlinjaa / Pitkän matkan moodi: 17 sinistä rinnakkaista laserlinjaa / Syväreikämoodi: 1 sininen yksittäinen laserlinja |
| Käyttöetäisyys | Risteävät laserlinjat: 200–400 mm / Rinnakkaiset laserlinjat: 250–500 mm / Yksittäinen laserlinja: 200–400 mm |
| Yksittäinen havaintoalue lähimpänä etäisyyksissä | 123 × 130 mm 200 mm:llä |
| Yksittäinen havaintoalue kaukaisimmassa etäisyydessä | 330 × 325 mm 500 mm:llä |
| Wi-Fi versio | 6 |
| Paino | 1 kg |
| Mitot | 250 × 250 × 177 mm |
| Käyttö lämpötila | 0 ℃ - 30 ℃ |
| Tuetut formaatit | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiaali | Runko: hiilikuitu / Kotelo: polykarbonaatti |
Seuranta
| Suositeltu skannattavien esineiden koko | 0.01 - 4 m |
|---|---|
| Tilavuuden mittauksen tarkkuus (seurantajärjestelmä) | 0.02 mm + 0.04 mm × L (m) |
| Käyttöetäisyys | 800 mm – 2,500 mm |
| Minimaalinen seurantakehyksen koko | 587 × 569 mm 800 mm:llä |
| Maksimaalinen seurantakehyksen koko | 2,075 × 1,778 mm 2,500 mm:llä |
| Seuranta-alue | 3 m³ |
| Paino | 1.5 kg |
| Mitot | 441 × 111 × 103 mm |
| Seurantanauha | NIR |
| Käyttäjän suorittama uudelleenkalibrointi | Manuaalikalibrointi |
| Tuetut lisävarusteet | Kalibrointilevy, kalibrointipostit, kiinnityslohko, akun pidin |
