FNIRSI 1014D 2-in-1-oskilloskooppi signaaligeneraattori

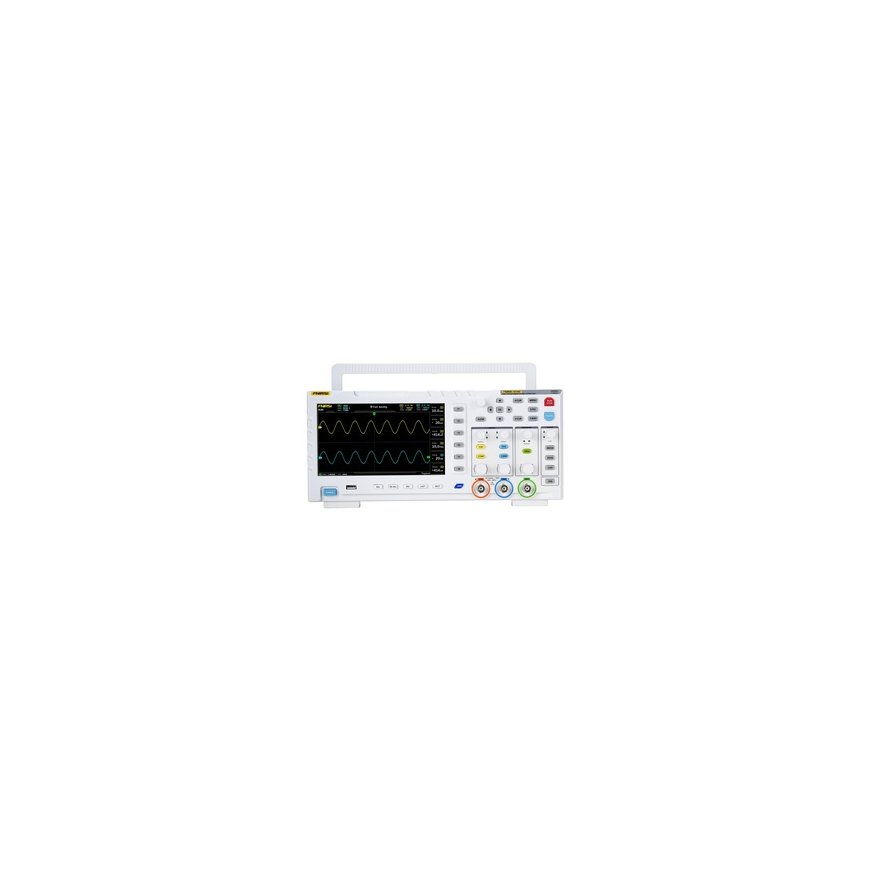

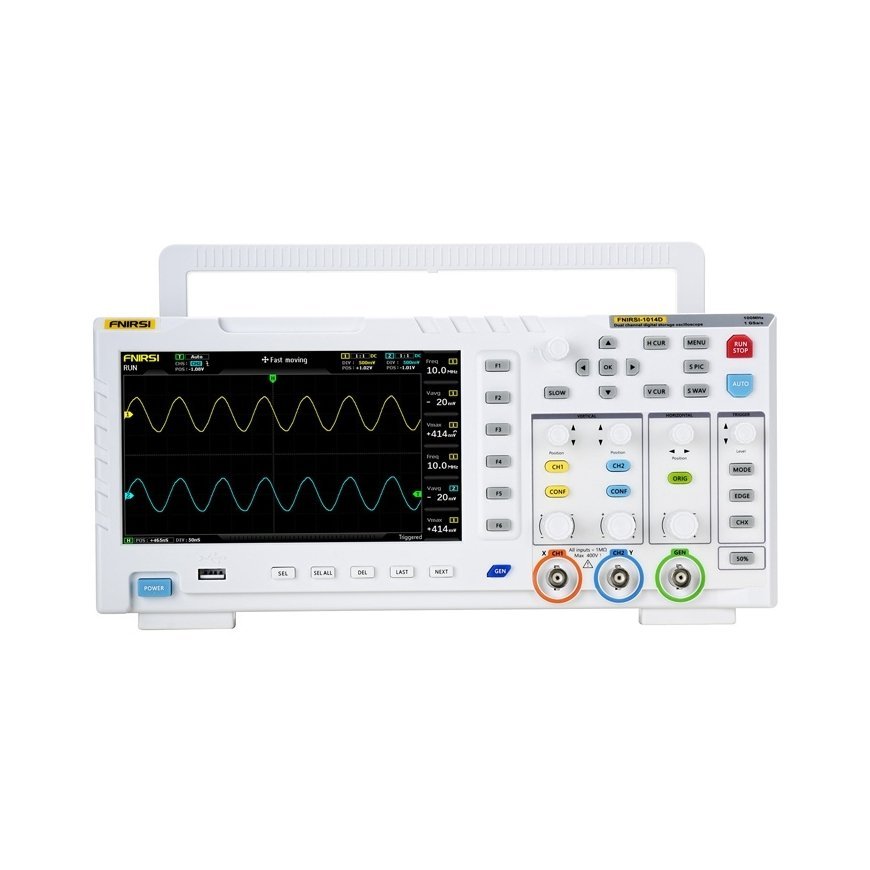

FNIRSI 1014D 2-in-1 oskilloskooppi ja signaaligeneraattori

FNIRSI 1014D on kompakti digitaalinen oskilloskooppi, joka on suunniteltu elektroniselle huollolle, tutkimus- ja kehitysosastoille, tekniselle koulutukselle ja harrastajille. Se mahdollistaa samanaikaisen analyysin ja signaalin tuottamisen, mikä lisää merkittävästi sovellusalueita piirejä diagnosoitaessa, prototyyppejä testattaessa tai opiskeltaessa työskentelyä aaltomuotojen kanssa. Laitteessa on kaksi tuloa, joissa on 1 MΩ: n impedanssi, ja se tukee 100 MHz:n kaistanleveyttä ja 1GSa/s:n näytteenottotaajuutta. 7 tuuman LCD-näyttö, jonka tarkkuus on 800×480 px, helpottaa käyttöä. Automattinen analyysi, FFT, X-Y-tila ja kursori tallennus ovat mahdollisia. Laitteessa on myös 1GB sisäistä muistia, johon voi tallentaa jopa 1 000 aaltomuotoa ja 1 000 kuvakaappausta, ja dataa voidaan helposti viedä tietokoneeseen USB:n kautta.

Nopea signaalin analyysi

Korkea näytteenottotaajuus 1GSa/s ja kaistanleveys 100 MHz mahdollistavat yksityiskohtaisen analyysin analogisista ja digitaalisista signaaleista. Tämä mahdollistaa laitteen kiinnittävän huomio even lyhytaikaisiin poikkeamiin aaltomuodossa. Laukaisutilat ovat Auto, Single ja Normal, mikä mahdollistaa laitteen kaappaavan sekä häiriöpulssit että säännölliset analogiset signaalit, kuten sini- ja neliöaaltosignaalit.

Integroitu DDS-generaattori

Integroitu DDS-signaaligeneraattori tukee 14 standardia aaltomuotoa (mukaan lukien sini, suorakaide, sahalaitainen, kolmio), tarkalla taajuusasetuksella 1 Hz:n nousuissa. Käytetty ratkaisu mahdollistaa signaalien tuottamisen tarkkojen parametrien mukaisesti testaukseen ja simulointiin. Poistotaajuusvaihtelu ulottuu jopa 10 MHz: iin (sini aaltoa varten), mikä mahdollistaa laajan valikoiman elektronisten ja signaalipiirien testaamisen.

Aaltomuodon tallennustoiminto

"Tallenna ulostulo" -toiminto mahdollistaa osan tai koko nykyisen aaltomuodon tallentamisen oskilloskoopista generaattorin ulostulosignaalina. Mahdollisuus tallentaa jopa 1 000 muokattua signaalia lisää joustavuutta testauksessa ja analyysissä. Tämä ratkaisu erottaa FNIRSI 1014D perinteisistä satunnaisista generaattoreista, jotka nojaavat vain manuaaliseen signaalin säätöön.

Ylijännitesuoja

Integroitu korkean jännitteen suojamoduuli mahdollistaa laitteen turvallisen signaalien mittauksen jopa 400V (x10-anturin kanssa) avulla, vähentäen laitteelle aiheutuvan vaurion riskiä mittauksissa verkko jännitteisissä järjestelmissä. Suojatoiminto toimii automaattisesti, joten anturin vahingossa käyttäminen ilman x10-asetusta ei riski laitteiston vaurioitumista.

Korkea luettavuutta näyttö

7" TFT-värinäyttö, jonka tarkkuus on 800x480 pikseliä, tarjoaa selkeän esityksen aaltomuodoista. Autotila ja intuitiivinen käyttöliittymä mahdollistavat signaalin kuvan saamisen nopeasti ilman manuaalista säätöä. Älykkään tunnistusalgoritmin ansiosta laite säätää automaattisesti laukaisutasoa jopa niin sanottujen monimutkaisten aaltomuotojen, joissa on useita kaltevuuksia tai kuollut alue, kohdalla. Tällaiset ratkaisut säästävät aikaa ja välttävät tulkintavirheitä. Oskilloskooppi voi tallentaa jopa 1 000 kuvakaappausta ja 1 000 aaltomuotoa 1GB sisäiseen muistiinsa. Tiedot voidaan tarkastella pikkukuvina, mikä helpottaa nopeaa katselua ja valintaa. Käyttöliittymä mahdollistaa käyttäjien zoomata, poistaa ja viedä tallenteita ilman, että käytöstä tai tarkistustilasta poistutaan.

Signaalin analyysitoiminnot

Integroitu FFT-toiminto ja X-Y aaltomuodon näyttötila mahdollistavat harmonisten analysoinnin ja kahden signaalin amplitudien ja vaihe-erojen vertailun. Nämä ovat hyödyllisiä työkaluja elektronisten piirien diagnosoinnissa. Lisäksi manuaalinen kursorin mittaustila mahdollistaa huippuarvon ja taajuuden lukemisen ilman, että mittakaavaa tarvitsee laskea uudelleen, mikä lisää analyysitarkkuutta jopa vääristyneissä aaltomuodoissa. Laite käyttää erityistä algoritmia kaapelin signaalin purkamiseen, eliminoiden virheellisten mittausten ongelman, jonka aiheuttaa hapettuminen tai mekaaninen kuluminen. Vaikka enkooderi olisi vaurioitunut, oskilloskooppi toimii oikein.

Mukana:

• FNIRSI 1014D 2-in-1 oskilloskooppi
• 100 MHz -anturi x2
• USB-laturi
• Käyttäjän käsikirja
