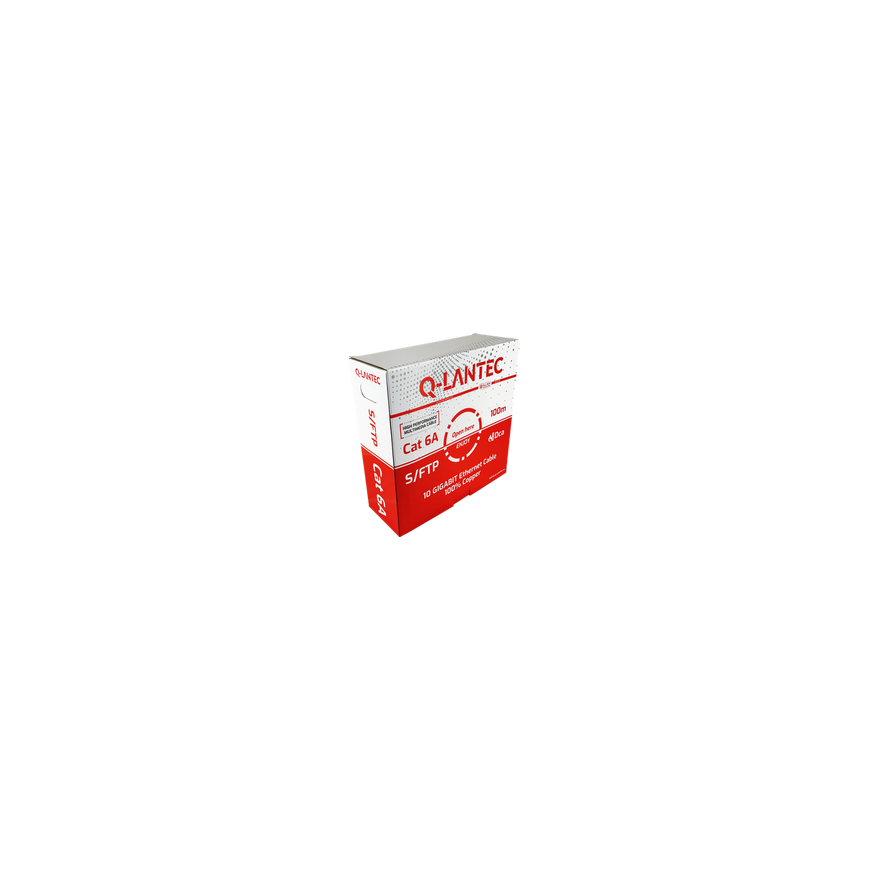

S/FTP cat.6A verkkokaapeli, kierretty pari, LSOH, Dca 4x2x23 AWG, 10Gb/s, 10 vuoden takuu, harmaa, 500m - Q-LANTEC
3723121 KIS6ALSOH500DQ
5904204406291
4-6
Huippulaatuinen, ammattilaiskäyttöön tarkoitettu, kaksinkertaisesti varjostettu Q-LANTEC S/FTP 6A -luokan tietoliikennekaapeli, jonka siirtonopeus on vähintään 10 Gbit/s (EA-luokka).
Täysin kuparijohdin, folio varjostetut parit, lisäksi koko johdin varjostettu verkolla. Kaapeli on tarkoitettu käytettäväksi ympäristössä, jossa esiintyy sähkömagneettista häiriötä.
Tämän tyyppiset tietoliikennekaapelit on tarkoitettu vaakasuoraan ja pystysuoraan sisäasennukseen tietoliikenneverkoissa ja videovalvontajärjestelmissä. Kaikki Q-LANTEC-kaapelit täyttävät CPR-direktiivin rakennustuotteiden luokittelusta palonkestävyydeltään ja määrittävät testausmenetelmät kaapeleille, jotka on tarkoitettu asennettavaksi rakennuksiin.
Tuotteille myönnetään 10 vuoden järjestelmätakuu.
| RAKENNE JA SÄHKÖPARAMETRIT | |
|---|---|
| Luokka | 6A |
| Luokka | EA (500 MHz standardi) |
| AWG-mittari | 4x2x23AWG |
| Lankakoko | yhden johdon kuparijohtimen halkaisija 0,55 mm |
| Eriste | polyeteeni |
| CPR-paloluokitus (Euroluokka) | Dca s2, d2, a1 |
| Keskus | 4 kierrettyä paria, jokainen pari kääritty polyesterifoliolla, lisäksi koko varjostettu kuparikierroksella |
| Varjostus | parit, varjostettu polyesterifoliolla, peitetty alumiinikerroksella, varjostuksen alla - maadoitusjohto tinatusta kuparilangasta, jonka halkaisija on vähintään 0,4 mm + verkko kierretty |
| Kuori | Behalogeeninen materiaali, ei levitä liekkiä, vapauttaa rajoitetusti savua ja syövyttäviä kaasuja (LSOH/FRNC) |
| PoE | IEEE 802.3bt |
| Väri | vaaleanharmaa |
| SÄHKÖISET OMINAISUUDET 20 °C LÄMPÖTILASSA | |
|---|---|
| Tasavirran vastuspiiri | ≤ 93,8 Ω/km |
| Vaihtovirtavastus | ≤ 2 % |
| Eristevastus (500 V) | ≥ 5000 MΩ *km |
| Kapasitanssivastus 800 Hz:ssa | nom. 48 nF/km |
| Vaihtovirtapassiivinen kapasitanssivastus | ≤ 1500 pF/km |
| Ominainen näennäinen vastus (1–1000 MHz) | (100 ± 15) ohmia |
| Nimellinen leviämisnopeus (NVP) | 69% |
| Viiveen leviäminen | Nimellinen virta ≤ 535 ns/100 m |
| Viivekulma | Nimellisesti ≤ 20 ns/100 m |
| Tasavirran asennustesteri, 1 min. (pää) | 1000 V |
| Maksimaalinen käyttöjännite | 80 V |
| MEKAANISIA OMINAISUUKSIA | |
|---|---|
| Taivutussäde | 4 x ø ulkopuolella |
| Maksimaalinen vetovoima | 80 pohjoista |
| Käyttölämpötila-alue | -30 °C:sta +75 °C:seen |
| Asennuslämpötila-alue | -10 °C:sta +70 °C:seen |
| Ulkohalkaisija | 7,5 mm +/- 0,5 mm |
| Paino kg/km | 55 |
| Pakkaus | rulla (500 m) |
