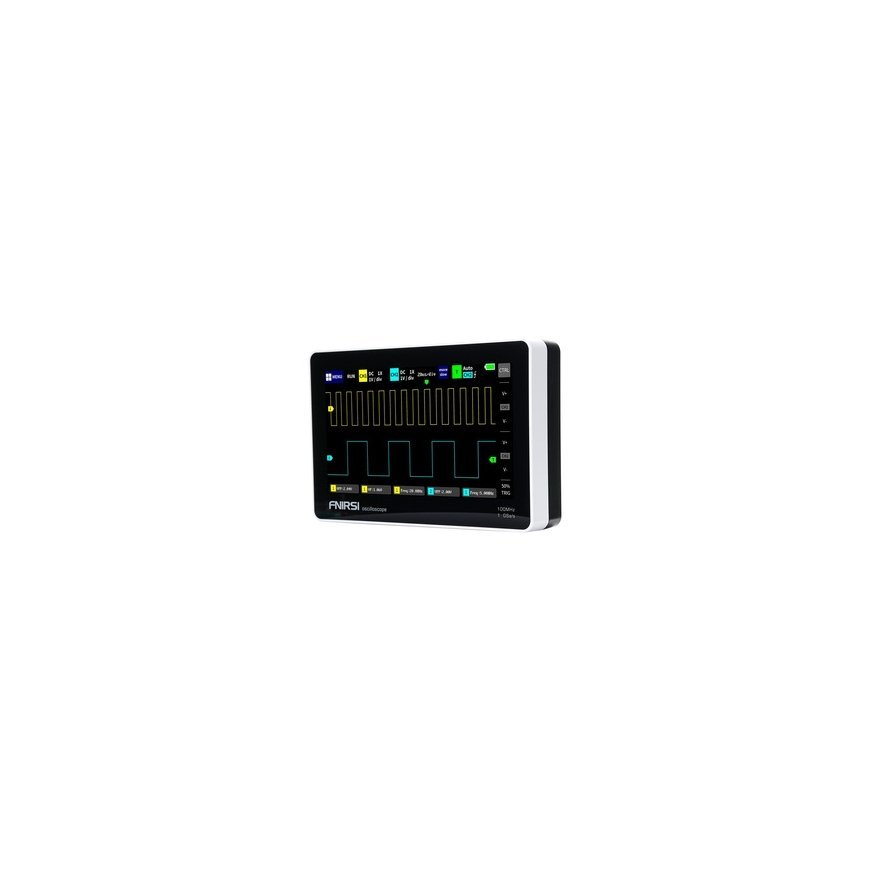

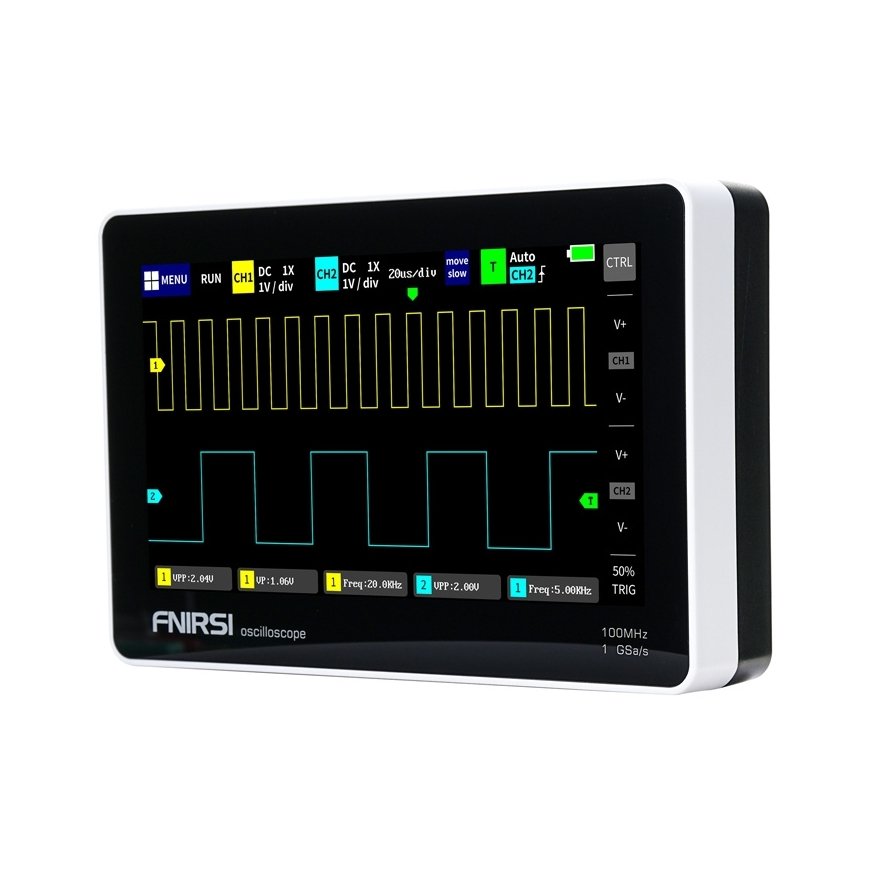

FNIRSI 1013D 7" portatīvais planšetdators osciloskops

FNIRSI 1013D 7" portatīvais tablešu osciloskops

FNIRSI 1013D portatīvais osciloskops ar 7" skārienjūtīgu ekrānu, 2 mērījumu kanāliem, 100 MHz joslas platumu un 1 GSa/s paraugu ņemšanas ātrumu ļauj precīzi analizēt signālus servisa, darbnīcās un elektronisko ierīču izstrādē. Ierīce ir aprīkota ar viegli lasāmu 800x480 TFT ekrānu, automātisku signalizācijas vienas pogas regulēšanu un viļņu ierakstīšanas funkciju, kas ļauj ērti un ātri veikt mērījumus jebkur. Atbalsts analogo un digitālo signālu analīzei padara to piemērotu iekārtu apkopei un pašdarinātiem risinājumiem. Iebūvētā 6 000 mAh litija akumulators ļauj ierīcei darboties apmēram 4 stundas.

Skārienjūtīgais ekrāns

FNIRSI 1013D ir 7 collu TFT LCD ekrāns ar 800x480 izšķirtspēju, kas nodrošina augstu spilgtumu, kontrastu un precīzu viļņu atkārtojumu. Ekrāna skārienvadība ļauj ātri tuvināt, pārvietot un mainīt mērījumu parametrus, paātrinot darbu, neveicot fiziskas pogas izmantošanu. Ekrāns izgatavots ar kapacitīvo tehnoloģiju, kas ir pazīstama no mūsdienu viedtālruņiem, un tādēļ nodrošina vienmērīgu darbību un bez aizkavēšanās mainot iestatījumus. Kursora mērījumu funkcija ļauj precīzi nolasīt signāla amplitūdu, periodu un frekvenci, nemainot vienības no ekrāna režģa, kas ir īpaši noderīgi izkropļotu signālu vai taisnstūrveida viļņu gadījumā ar troksni.

Divi mērījumu kanāli

Ierīce ir aprīkota ar diviem mērījumu kanāliem ar ieejas pretestību 1 MΩ, kas ļauj analizēt divus signālus vienlaicīgi, atviegloti salīdzinot pastiprinātāju shēmu, pārveidotāju vai PWM signālu analīzi ieeju un izeju. Tas paplašina pieteikumu diapazonu salīdzinājumā ar vienkanālu modeļiem. Jūs varat arī veikt Lissajous modeļu analīzi XY režīmā, kas ļauj noteikt frekvenci, amplitūdu un fāzes nobīdi starp divām signālu grupām.

Automātiska signāla regulēšana

Viena pogas automātiskās regulēšanas funkcija ļauj momentāni pielāgot signāla mērījumu parametrus bez manuālas kalibrācijas. Tā rezultātā FNIRSI 1013D var pielāgot iestatījumus 1 Vpp signālam 1 sekundes laikā, ietaupot laiku un palielinot darba efektivitāti. Iebūvētā neizlēmīga loģikas algoritms nodrošina augstu precizitāti un automātiski novieto signālu ekrāna centrā, atvieglojot analīzi.

Aizsardzība pret bojājumiem

Osciloskops izmanto iebūvētus pārsprieguma aizsardzības moduļus līdz 400 V, lai novērstu nejaušu ierīces bojājumu augstsprieguma signālu mērīšanas laikā, pat ja sensors nav iestatīts 10X režīmā. Tas ļauj droši testēt strāvas un augstsprieguma shēmas.

Datu glabāšana un eksports

FNIRSI 1013D piedāvā iekšējo atmiņu 1 GB, kas ļauj saglabāt līdz 1 000 attēlu un 1 000 viļņu komplektu. Tas ļauj ērti saglabāt vienas pogas mērījumu rezultātus un eksportēt tos caur USB uz datoru turpmākai analīzei. Viļņu pārvaldnieka funkcija ļauj apskatīt saglabāto viļņu miniatūras, tuvināt, dzēst un analizēt tos ar kursora palīdzību tieši uz ierīces - līdzīgi kā viedtālruņu galerijā, pievienojot ērtības datu pārvaldībā.

Uzlabotas aktivizēšanas funkcijas

Osciloskops piedāvā pilnu aktivizēšanas režīmu komplektu - Auto, Single un Normal. Šis izvietojums ļauj testēt pēkšņas impulsa aizdedzes signālus, IR tālvadības signālus vai sinusveida signālus atkarībā no izvēlētā režīma, padarot ierīci par daudzfunkcionālu diagnostikas instrumentu. Jūs varat arī iestatīt aktivizēšanas malu (kāpj/krīt) un aktivizēšanas kanālu, ļaujot precīzi noķert interesējošās signālu fragmentus.

Iekļauts:

• FNIRSI 1013D portatīvais skārienjūtīgais osciloskops
• Probs (100 MHz) x2
• USB lādētājs
• lietotāja rokasgrāmata
