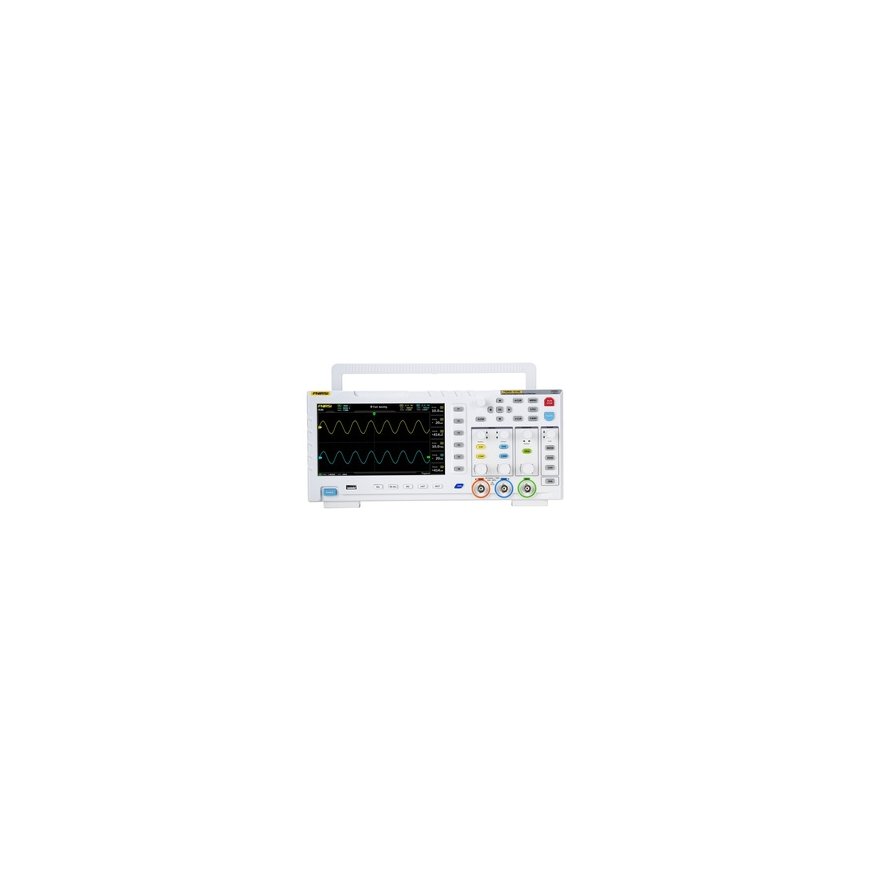

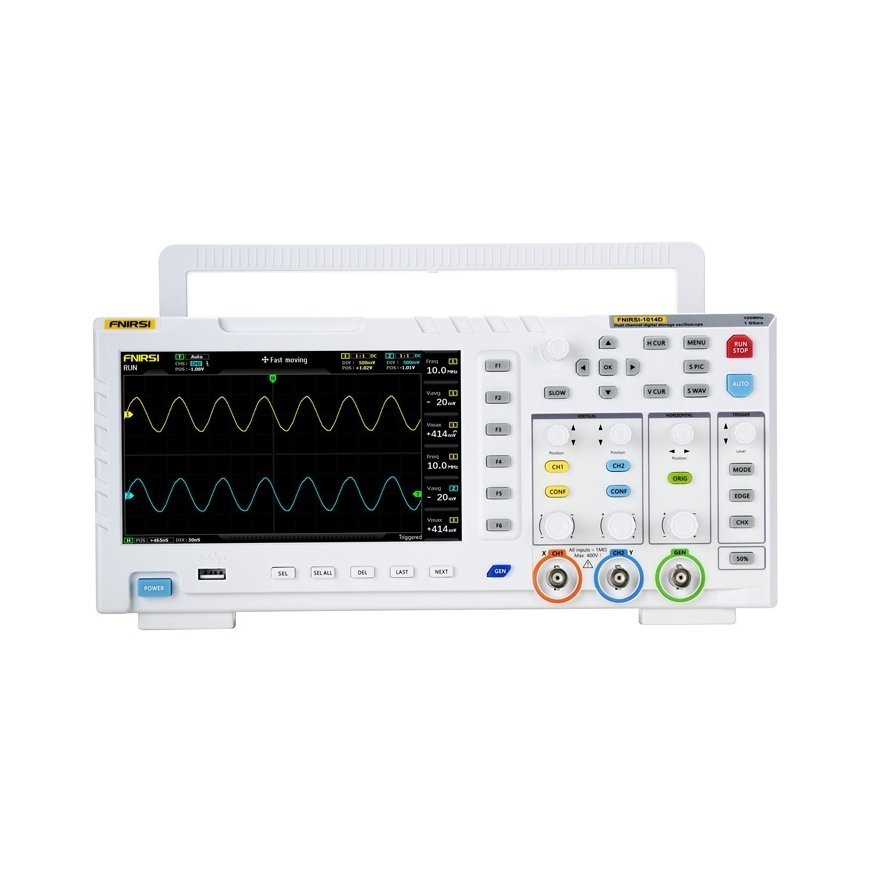

FNIRSI 1014D 2-in-1 oscilloskops signālu ģenerators

FNIRSI 1014D 2-in-1 osciloskopa signāla ģenerators

FNIRSI 1014D ir kompakts digitālais osciloskops, kas paredzēts elektronikas apkalpošanai, pētniecības un attīstības nodaļām, tehniskai izglītībai un entuziastiem. Tas ļauj vienlaikus analizēt un ģenerēt signālus, kas ievērojami paplašina pielietojuma iespējas, diagnosticējot shēmas, testējot prototipus vai mācoties strādāt ar viļņiem. Ierīcei ir divi ieejas kanāli ar 1 MΩ impedanci un tā atbalsta joslas platumu 100 MHz pie 1GSa/s paraugošanas. 7 collas liels LCD ekrāns ar 800×480 px izšķirtspēju atvieglo darbību. Iespējama automātiskā analīze, FFT, X-Y režīms un kursora ieraksts. Ir arī 1GB iekšējā atmiņa, kas ļauj saglabāt līdz 1,000 viļņiem un 1,000 ekrānuzņēmumiem, un datus var viegli eksportēt uz datoru caur USB.

Ātra signāla analīze

Augsts paraugošanas ātrums 1GSa/s un 100 MHz joslas platums ļauj detalizētu analīzi analogo un digitālo signālu. Tas ļauj ierīcei noķert pat īslaicīgas anomālijas signāla formā. Ierosinājuma režīmi ietver Automātisko, Vienu un Normālu, ļaujot ierīcei uztvert gan traucējumu impulsus, gan regulārus analogo signālus, piemēram, sinusoīdus.

Iebūvēts DDS ģenerators

Iebūvētais DDS signālu ģenerators atbalsta 14 standarta viļņu formas (ieskaitot sinusoidu, taisnstūri, zāģa zobu, trīsstūri), ar precīzu frekvences regulēšanu 1 Hz solī. Izmantotais risinājums ļauj ģenerēt signālus ar precīziem parametriem testēšanai un simulācijai. Izvades frekvences diapazons sasniedz līdz 10 MHz (sinusoidai), kas ļauj testēt plašu elektronikas un signālu shēmu klāstu.

Viļņu formas uztveršanas funkcija

"Uztveršanas izvade" funkcija ļauj saglabāt daļu vai visu aktuālo viļņu no osciloskopa kā ģeneratora izvades signālu. Iespēja saglabāt līdz 1,000 pielāgotajiem signāliem palielina elastību testēšanā un analīzē. Šis risinājums atšķir FNIRSI 1014D no klasiskajiem patvaļīgajiem ģeneratoriem, kuri paļaujas tikai uz manuālās signāla regulēšanu.

Pārslodzes aizsardzība

Iebūvēts augstsprieguma aizsardzības modulis ļauj ierīcei droši mēra signālus līdz 400V (ar x10 zondi), samazinot risku bojāt ierīci, veicot mērījumus elektrotīkla ierīcēs. Aizsardzības funkcija darbojas automātiski, tāpēc nejauša zondes lietošana bez pārslašanas uz x10 neradīs riska bojāt aprīkojumu.

Augsta lasāmība

7" TFT krāsu ekrāns ar 800x480 pikseļu izšķirtspēju nodrošina skaidru viļņu attēlojumu. Automātiskais režīms un intuitīva saskarne ļauj ātri iegūt signāla attēlu bez manuālas regulēšanas. Pateicoties inteliģentai detekcijas algoritmam, ierīce automātiski pielāgo ierosinājuma līmeni pat viļņiem ar vairākiem slīpumiem vai tā saucotajiem mirušajiem zonas. Šāds risinājums ietaupa laiku un novērš interpretācijas kļūdas. Osciloskops var saglabāt līdz 1,000 ekrānuzņēmumiem un 1,000 viļņiem savā 1GB iekšējā atmiņā. Datus var apskatīt kā sīktēlus, kas atvieglo ātru apskati un izvēli. Saskarne ļauj lietotājiem tuvināt, dzēst un eksportēt ierakstus, neiznākot no apskates režīma.

Signāla analīzes funkcijas

Iebūvētā FFT funkcija un X-Y viļņu formas displeja režīms ļauj analizēt harmonikas un salīdzināt divu signālu amplitūdas un fāzes pārvietojumus. Tie ir noderīgi rīki elektronisko shēmu diagnostikā. Turklāt manuālā kursora mērīšanas režīms ļauj nolasīt maksimuma vērtību un frekvenci, neveicot mērogošanu, kas palielina analīzes precizitāti, pat sagrozītos viļņos. Ierīce izmanto īpašu algoritmu izvērtēšanas signāla dekodēšanai, novēršot nepareizu nolasījumu problēmu, ko izraisa oksidācija vai mehānisma nodilums. Pat ja enkoders ir bojāts, osciloskops darbojas pareizi.

Iekļauts:

• FNIRSI 1014D 2-in-1 osciloskops
• 100 MHz zonde x2
• USB lādētājs
• Lietotāja rokasgrāmata
