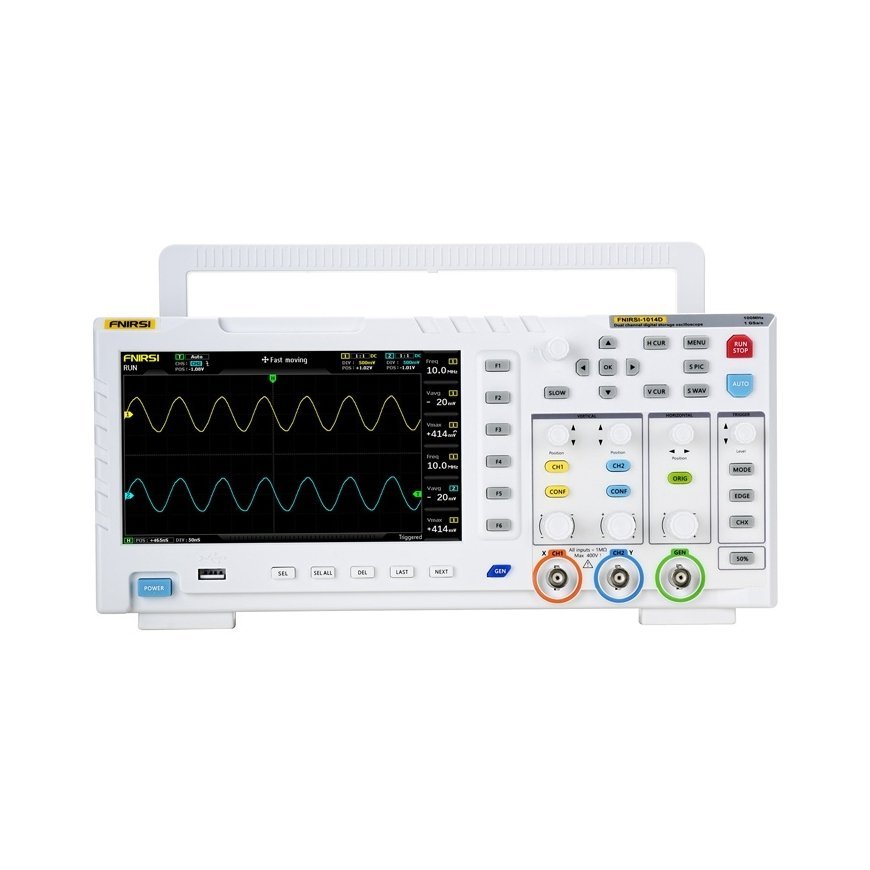

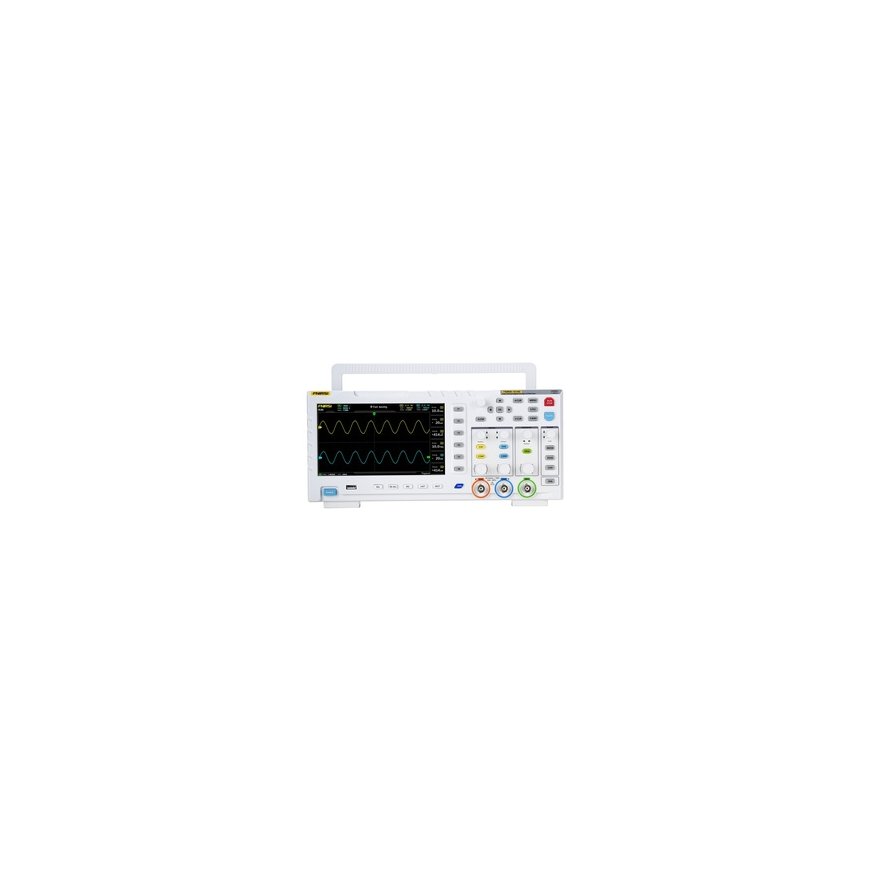

FNIRSI 1014D 2-in-1 oskilloskoop signaaligeneraator

FNIRSI 1014D 2-in-1 oskooskoobi signaali generaator

FNIRSI 1014D on kompaktne digitaalne oskooskoob, mis on loodud elektroonilise teeninduse, teadus- ja arendusosakondade, tehnilise hariduse ja hobihuviliste jaoks. See võimaldab samaaegset analüüsi ja signaaligeneratsiooni, mis suurendab oluliselt rakenduste ulatust, kui diagnoosida vooluahelad, testida prototüüpe või õppida töötama lainevormidega. Seadmel on kaks sisendkanalit, mille takistus on 1 MΩ ja mis toetab 100 MHz lairibast sagedust 1GSa/s proovivõtu korral. 7-tolline LCD-ekraan, mille eraldusvõime on 800×480 px, lihtsustab tööd. Automaatne analüüs, FFT, X-Y režiim ja kursori salvestamine on võimalikud. Seadmel on ka 1 GB sisemälu, mis võimaldab salvestada kuni 1 000 lainevormi ja 1 000 ekraanipilti, ning andmeid saab hõlpsasti arvutisse eksportida USB kaudu.

Kiire signaali analüüs

Kõrge proovivõtusagedus 1GSa/s ja lairibast sagedus 100 MHz võimaldavad üksikasjalikku analüüsi nii analoog- kui ka digitaalsignaalide osas. See võimaldab seadmel tuvastada isegi lühiajalisi kõrvalekaldeid lainevormis. Käivitamisrežiimid hõlmavad Auto, Single ja Normal, võimaldades seadmel jäädvustada nii häirepulsse kui ka tavalisi analoogsignaale, nagu sinusoidid.

Integreeritud DDS generaator

Integreeritud DDS signaaligeneraator toetab 14 standardset lainevormi (sealhulgas siinus, ristkülik, saag ja kolmnurk), täpsete sageduse seadistustega 1 Hz sammudega. Kasutatud lahendus võimaldab genereerida signaale täpsete parameetritega testimiseks ja simuleerimiseks. Väljundisageduse vahemik ulatub kuni 10 MHz (siinuslaine jaoks), mis võimaldab testida laia valikut elektroonilisi ja signaalahelaid.

Lainevormi jäädvustamise funktsioon

"Jäädvustamise väljund" funktsioon võimaldab teil salvestada osa või kogu tegeliku lainevormi oskooskoobist generaatori väljundsignaali kujul. Võime salvestada kuni 1 000 kohandatud signaali suurendab paindlikkust testimisel ja analüüsil. See lahendus eristab FNIRSI 1014D klassikalistest ettearvamatutest generaatoritest, mis tuginevad ainult käsitsi signaali seadistamisele.

Ülevoolu kaitse

Integreeritud kõrgepingekaitsemoodul võimaldab seadmel ohutult mõõta signaale kuni 400V (x10 sondiga), vähendades riski seadme kahjustamiseks mõõtmiste ajal võrgutoidetud süsteemides. Kaitsefunktsioon töötab automaatselt, seega ei ohusta juhuslik sondi kasutamine ilma x10-le lülitumata seadme kahjustamist.

Kohandatav ekraan

7" TFT värvekraan, mille eraldusvõime on 800x480 pikslit, tagab selge lainevormide kuvamise. Automaatrežiim ja intuitiivne liides võimaldavad teil kiiresti saada signaali pilti ilma käsitsi seadistamiseta. Tänu intelligentsele tuvastusalgoritmile kohandab seade automaatselt käivitustaseme isegi lainevormide puhul, millel on mitu kaldpinda või nn surnud tsoon. Selline lahendus säästab aega ja väldib tõlgendusvigu. Oskooskoob suudab salvestada oma 1 GB sise памяти kuni 1 000 ekraanipilti ja 1 000 lainevormi. Andmeid saab vaadata miniatuurselt, mis lihtsustab kiiret vaatamist ja valikut. Liides võimaldab kasutajatel suurendada, kustutada ja eksportida salvestisi, väljumata ülevaate režiimist.

Signaali analüüsi funktsioonid

Integreeritud FFT-funktsioon ja X-Y lainevormide kuvamise režiim võimaldavad analüüsida harmonikaid ning võrrelda kahe signaali amplituudide ja faasinihkeid. Need on kasulikud tööriistad elektrooniliste ringide diagnoosimisel. Lisaks võimaldab käsitsi kursori mõõtmise režiim tippväärtuse ja sageduse lugemist ilma vajaduseta skaalat ümber arvutada, mis suurendab analüüsi täpsust isegi moonutatud lainevormide korral. Seade kasutab dial-signaali dekodeerimiseks erilist algoritmi, eemaldades vale mõõtmiste probleemi, mis on tingitud oksüdeerumisest või mehhanismi kulumisest. Isegi kui kodeerija on kahjustatud, töötab oskooskoob õigesti.

Komplekti kuulub:

• FNIRSI 1014D 2-in-1 oskooskoob
• 100 MHz sond x2
• USB laadija
• Kasutusjuhend
